特選おすすめ商品

トートラスハウス

トートラスハウス
新設ハウスも、既存ハウスも、大幅強度アップ!ハウス構造を強化し近年の異常気象対策!
トートラスハウス
ダブルアーチ専用金具:トートラス 風・雪害のリスクに備えることができます。また、施工性がアップします。トートラスを使用してアーチパイプをダブル化することにより、耐荷重が1.3~1.4倍に強化し、中の空間も広々使えます。
※間口5.4m(パイプ径22.2mm)のシングルアーチとトートラス仕様を比較した場合の耐荷重試験の値です。耐荷重強度は保障値ではありません。
※トートラスは東都興業株式会社の商品です。
品名・規格
  • トートラスV
  • トートラスユニバーサルΦ22mm
  • トートラスユニバーサルΦ25mm
  • トートラスユニバーサルΦ32mm
備考
トートラスV(平板)に、トートラスユニバーサルを3個組み合わせて使用します。
トートラスユニバーサル
トートラスユニバーサル
Φ22mm/Φ25mm/Φ32mm
ナット一体型のユニバーサル専用の高強度ユニバーサルです。
トートラスV
トートラスV
ボルトが落ちない樹脂リング止めです。組まれて梱包されていますので、現場ですぐに使用できます。
トートラス取り付け例
トートラス取り付け例
角度が自在でフレキシブルなプレートです。リブを利用して簡単に直角で止められます。

施工例

 簡単にダブルアーチ化
足元も邪魔にならず、ハウス内空間を有効利用可能
簡単にダブルアーチ化
 3mピッチでダブルアーチを設置
アーチパイプ・奥行直管の2重化により強度アップ
ダブルアーチ

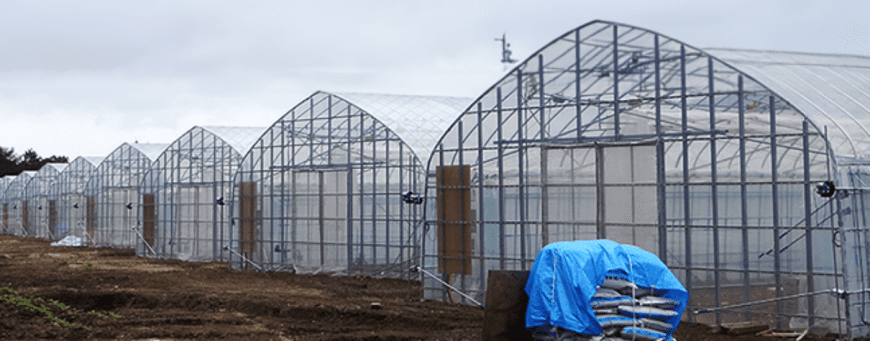

野菜栽培ハウス
新設はもちろん、既存ハウスにも設置可能
野菜栽培ハウス
格納庫ハウス
信頼の高強度構造で格納庫として利用
格納庫ハウス

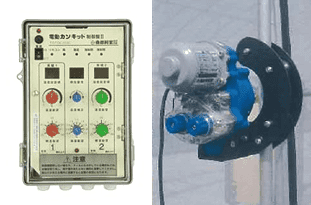

電動カンキット

電動カンキット
自動式フィルム巻き上げ換気装置
電動カンキット® 自動式フィルム巻き上げ換気装置
5段階制御による自動換気・省力化を実現
基本システムとして、制御盤Ⅱ1台で駆動機2台を制御することができます。

基本システムに、トランス盤Ⅱ2台用、トランス盤Ⅱ6台用を追加することで、トランス盤Ⅱ2台用であれば駆動機を2台、トランス盤Ⅱ6台用であれば駆動機を6台増設することができます。トランス盤Ⅱで増設できる駆動機の台数は1系統12台まで、最大24台まで増設することができます。

※電動カンキットは東都興業株式会社の商品です。

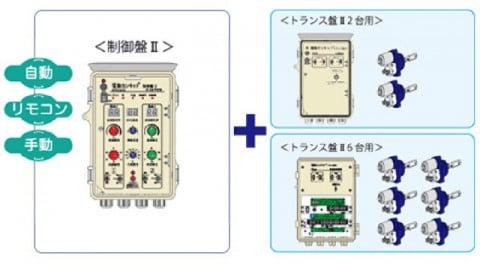

基本システム構成
基本システム構成
<基本システム構成>
  • トランス盤Ⅱ2台用
    基本システムにトランス盤Ⅱ(2台用)を追加することで駆動機を2台増設できます。
  • トランス盤Ⅱ6台用
    基本システムにトランス盤Ⅱ(6台用)を追加することで駆動機を6台増設できます。
    ※トランス盤Ⅱを追加することで、1系統12台まで、最大24台の増設が可能です。

【新製品】電動カンキットN

制御盤(日本製)
1.ハウス内の温度を感知し、開閉の信号を発信します。
トランス盤(日本製)
2.制御盤からの信号を受け、駆動機を動かす電源を供給します。
駆動機
3.トランス盤からの電源供給により、フィルムの巻き上げ、巻き下げを行います。

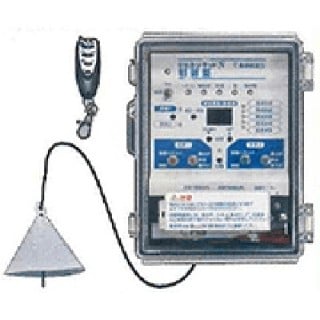

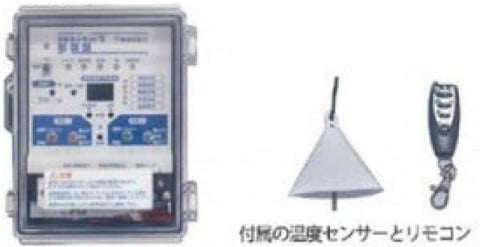

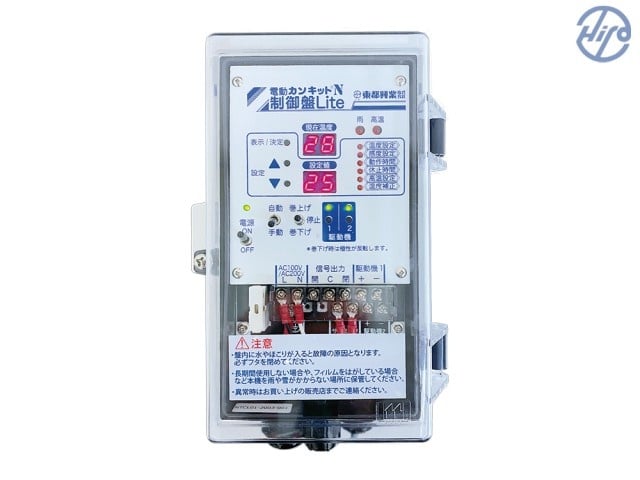

制御盤(日本製)
新製品|制御盤(日本製)
2系統の温度設定が可能です。設定した温度になるように巻き上げ・停止・巻下げの信号出力を行う温度制御装置です。
自動/手動切替操作が可能であり、スイッチ操作による手動運転、5段階開閉制御による自動運転、リモコン運転(遠隔操作)が可能です。

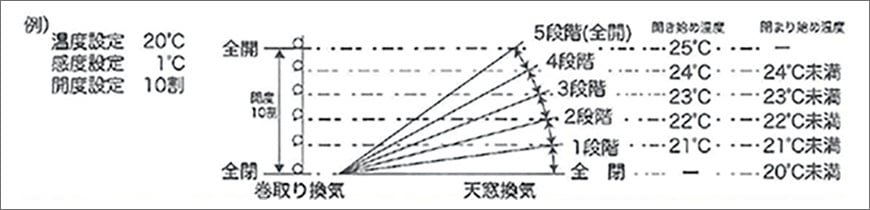

5段階開閉制御による自動運転
5段階開閉制御による自動運転

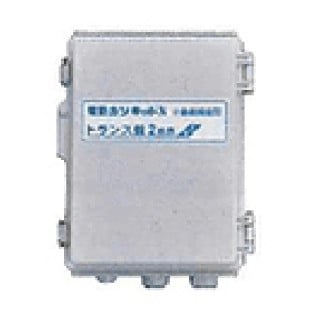

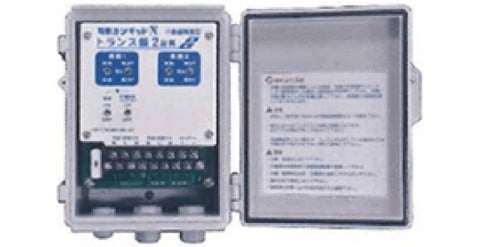

トランス盤(日本製)
新製品|トランス盤(日本製)
駆動機への開閉信号と電源の供給を行います。
トランス盤2台用を12台つなげて、最大24台の駆動機を接続可能です。
トランス盤のみでも手動操作による開閉動作が可能です。

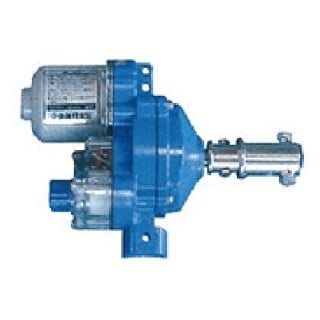

駆動機
駆動機
  1. 巻き取り目安
    奥行き:100m以内 幅:1m以内
  2. 出力軸回転数(無負荷時)
    4.8rpm

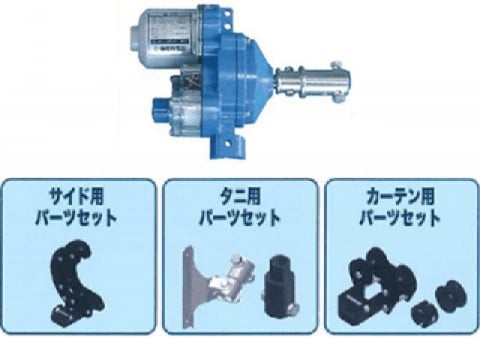

取り付ける場所に合わせてパーツセットを選びます。
※駆動機は中国製です。

電動カンキット 仕様概要

制御盤
電源定格電圧
AC100V、AC200V
定格電力
6W
定格電流
500mA
周波数
50/60Hz
温度表示範囲
-5~60℃
開閉信号 リレー接点出力
無電圧接点出力 AC125V3A、DC30V3A
温度センサー
白金測温抵抗体Pt100、3線式、ケーブル長30m
トランス盤2台用
電源定格電圧
AC100V、AC200V
定格電力
81.6W
周波数
50/60Hz
定格出力電圧
24V
定格出力電流
30A(1.7A/1出力)
駆動機
電源電圧
DC24V
定格電力
40W
定格電流
1.7A
巻き上げ制限トルク
20N・mまで
接続コード
約5m
※日本製:電動カンキットN制御盤、電動カンキットNトランス盤2台用
